基本信息
| 品牌: | 3DFAMILY | 型號: | VML400 | 操作方式: | 手動 |
| 功能: | 三維測量 | 精度 : | 3μm | 軟件: | OVM Lite |
| 其它型號: | |
|
|
|
產品介紹

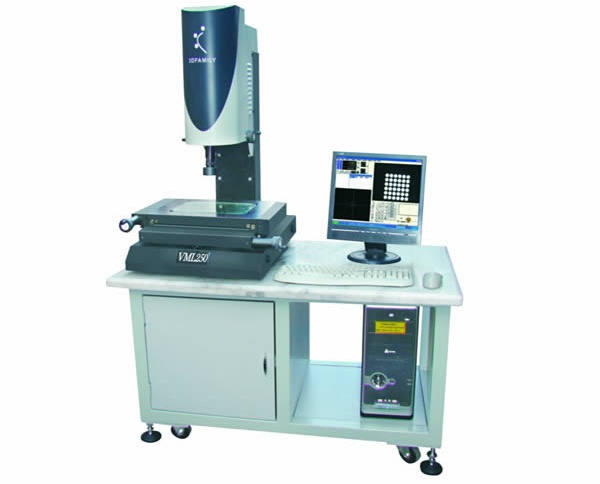

VML系列是一款初級3D光學影像測量?jī)x,它采用3DFAMILY-L型連續變倍鏡頭,影像可實現28-180連續變倍,裝有激光指示器能夠精確指示當前測量位置,Z軸裝有光柵尺,可影像測量高度,同時可選配英國RENISHAW高性能接觸式測頭,并配送Φ1、Φ2探針,結合軟件做精確的高度測量。
產品特點
1、花崗石底座和立柱,機構永不變形。
2、Z軸采用交叉導軌加配重塊的全新設計,鏡頭上下升降受力均衡確保精度。
3、激光定位指示器,快速尋找被測量工件位置。
4、鏡頭:3DFAMILY-L型0.7X-4.5X連續變倍鏡頭。
5、X、Y、Z裝有光柵尺,定位精度高,可做高度測量
技術參數
主要型號 | VML400 |
工作平臺尺寸 | 620X520 |
測量行程 | 400*300*200 |
全機尺寸 | 1350*900*1680 |
機臺重量 | 機身:417 V3工作桌:100 |
機臺承重 | 30 |
機臺底座和立柱材質 | 高精度花崗石 |
操作方式 | 手動 |
傳動方式 | 自主開發精密無牙絲桿傳動機構 |
鏡頭 | 3DFAMILY-L型連續變倍鏡頭 |
放大倍率 | 光學放大倍率:0.7X-4.5X 影像放大倍率:39X-225X (1440*900顯示器分辨率) |
CCD | 43萬像素3DFAMILY-L型彩色CCD |
燈源 | 上表面燈:LED燈 白色 下輪廓燈:LED近平行光燈 白色 三基色可選(白、紅、綠) 控制方式:手動控制(程控可選) |
光學尺分辨率 | 1 |
X、Y軸精度 | (3+L/200) |
X、Y重復性 | 2 |
軟件 | OVM-Lite |
保修期 | 一年 |
使用環境 | 電源:110V-220V±10% 50/60HZ,溫度:20±5℃,濕度:45%-75% |
應用領域
手機配件、家電制品、連接器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等
附件
鏡頭、光柵尺、LED冷光源、OVM Lite軟體等
