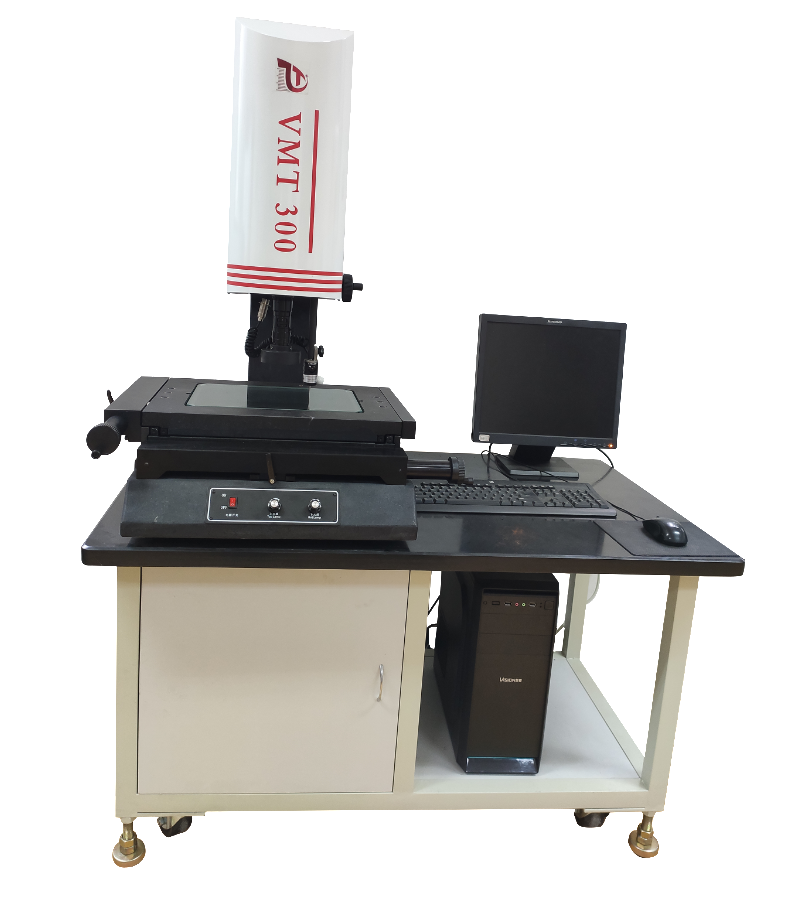

VMT300二維三維復合型光學影像測量儀

日期：2021-02-14 人氣：970
訂購熱線：0574-86875091
余姚允泰儀器有限公司
電　話：0574-86875091 手　機：18968269940
郵 箱：18968269940@163.com
二維碼 二維碼


基本信息
名稱：復合型光學影像測量儀型號：VMT400操作方式：手動
功能：

二維三維復合

精度 ：3μm軟件：

OVM+TPM

其它型號：
VMT300   VMT400  VMT500



產品介紹
　　VMT系列是最新升級版二維三維復合型光學影像測量儀，采用高清晰度美國彩色TEO CCD；采用我公司自主研發的OVM 版測量軟件，具備基本的點、線、圓、兩點距離、角度等基本測量功能及坐標平移的功能，能滿足基本的二次元測量需求。TPM測量軟件可以測量點、線、平面、圓柱、圓錐等基本幾何元素，并可以組合計算圓心距、兩線距離、垂直距離、角度等，還可以做直線度、平面度、平行度等形位公差分析。此外測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。
產品特點
1、花崗石底座與立柱，機構永不變形。
2、X、Y、Z軸均裝有光柵尺，定位精確。
3、Z軸采用交叉導軌加配重塊的全新設計，鏡頭上下升降受力均衡，確保精度。
4、鏡頭：高端卡位型鏡頭 0.7X-4.5X連續變倍鏡頭（影像放大倍率28--180倍連續變倍)。
5、LED冷光源（表面光和輪廓光）避免工件受熱變形。
6、配置三維探頭及紅寶石測針。
·技術參數

 型號

VMT300

 VMT400

 VMT500


 量測行程(X/Y/Z)

 300*200*200（mm)

 400*300*200

 500*400*200


 全機尺寸(L/W/H) 800*500*1650 mm  980*650*16501160*800*1650
 機臺承重 30kg
 操作方式 手動（可切換快速移動）
 放大倍率光學放大 :0.7-4.5X;  影像放大: 28X-180X
 電源要求 110V-220V ±5%  50/60HZ
 光學尺解析度 0.001mm
 線性精度 (X/Y) (3+L/200)μm
 X/Y軸量測精度2μm
 重復性 2μm
 CCD彩色高清TEO CCD
 測量軟件 OVM
 適合環境 溫度：20-25 oC   濕度：50%-60%
 保固期 一年
