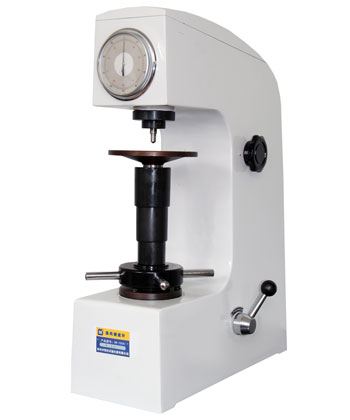

洛氏硬度計使用需注意的6個方面
1.硬度計本身會產(chǎn)生兩種誤差：一是其零件的變形、移動造成的誤差;二是硬度參數(shù)超出規(guī)定標(biāo)準(zhǔn)所造成的誤差。對第二種誤差，在測量前需用標(biāo)準(zhǔn)塊對硬度計進(jìn)行校準(zhǔn)。對洛氏硬度計校正結(jié)果，差值在±1之內(nèi)合格。差值在±2之內(nèi)的穩(wěn)定數(shù)值，可以給出修正值。差值在±2范圍之外時則必需對硬度計進(jìn)行校正維修或換其他硬度測試法測定。洛氏硬度各標(biāo)度有一事實上的適用范圍，要根據(jù)規(guī)定正確選用。例如，硬度高于HRB100時，應(yīng)采用HRC標(biāo)度進(jìn)行測試;硬度低于HRC20時應(yīng)用HRB標(biāo)度進(jìn)行測試。因為超出其規(guī)定的測試范圍時，硬度計的精確度及靈敏度較差，硬度值不準(zhǔn)確，不宜使用。其他硬度測試法也都規(guī)定有相應(yīng)的校正標(biāo)準(zhǔn)。校準(zhǔn)硬度計用的標(biāo)準(zhǔn)塊不能兩面使用，因標(biāo)準(zhǔn)面與背面硬度不一定一致。一般規(guī)定標(biāo)準(zhǔn)塊自標(biāo)定日起一年內(nèi)有效。
2.在更換壓頭或砧座時，注意接觸部位要擦干凈。換好后，要用一定硬度的鋼樣測試幾次，直到連續(xù)兩次所得硬度值相同為止。目的是使壓頭或砧座與試驗機接觸部分壓緊，接觸良好，以免影響試驗結(jié)果的準(zhǔn)確性。
3.硬度計調(diào)整后，開始測量硬度時，第一個測試點不用。因怕試樣與砧座接觸不好，測得的值不準(zhǔn)確。特第一點測試完，硬度計處于正常運行機制狀態(tài)后再對試樣進(jìn)行正式測試，記錄測得的硬度值。
4.在試件允許的情況下，一般選不同部位至少測試三個硬度值，取平均值，取平均值作為試件的硬度值。
5.對形狀復(fù)雜的試件要采用相應(yīng)形狀的墊塊，固定后方可測試。對圓試件一般要放在V形槽中測試。
6.加載前要檢查加載手柄是否放在卸載位，加載時動作要輕穩(wěn)，不要用力太猛。加載完畢加載手柄應(yīng)放在卸載位置，以免儀器長期處于負(fù)荷狀態(tài)，發(fā)生塑性變形，影響測量精確度。
